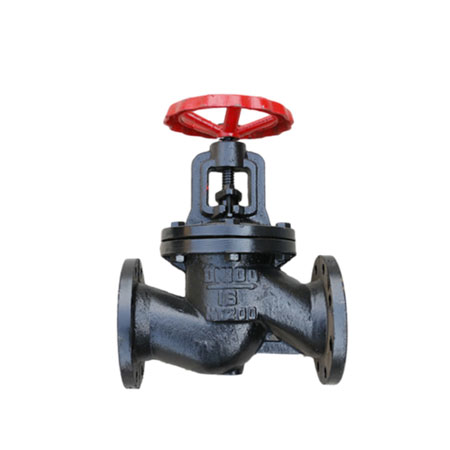

J41T鑄鐵法蘭截止閥

型號：
J41T

類別：
鑄鐵法蘭截止閥

材質：
鑄鐵

電話：
15921265952

SHLG上海梁工生產的鑄鐵截止閥是一種常用的截斷閥,主要用來按通或截斷管路中的介質，一般不用于調節流量。鑄鐵截止閥適用的壓力,溫度范圍很大,但一般用于中,小口徑的管道。

在線聯系

聯系我們

J41T鑄鐵截止閥介紹

性能規范

型號	公稱壓力（MPa）	強度(水)(MPa)	密封(水)(MPa)	工作溫度	適用介質
型號	公稱壓力（MPa）	試驗壓力		工作溫度	適用介質
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零材料

零件名稱	材料
零件名稱	J41T-16	J41W-16	J41H-16	J41F-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵	灰鑄鐵
閥桿	鋼	鋼	鋼	鋼
閥瓣	灰鑄鐵+黃銅	灰鑄鐵	灰鑄鐵+不銹鋼	灰鑄鐵聚四氟乙稀

主要外形及連接尺寸

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

鑄鐵截止閥優點

結構簡單，制造和維修比較方便。　
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。

鑄鐵截止閥注意事項

手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及傳動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。

J41T鑄鐵截止閥介紹

性能規范

型號	公稱壓力（MPa）	強度(水)(MPa)	密封(水)(MPa)	工作溫度	適用介質
型號	公稱壓力（MPa）	試驗壓力		工作溫度	適用介質
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零材料

零件名稱	材料
零件名稱	J41T-16	J41W-16	J41H-16	J41F-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵	灰鑄鐵
閥桿	鋼	鋼	鋼	鋼
閥瓣	灰鑄鐵+黃銅	灰鑄鐵	灰鑄鐵+不銹鋼	灰鑄鐵聚四氟乙稀

主要外形及連接尺寸

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

鑄鐵截止閥優點

結構簡單，制造和維修比較方便。　
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。

鑄鐵截止閥注意事項

手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及傳動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。

J41T鑄鐵截止閥介紹

性能規范

型號	公稱壓力（MPa）	強度(水)(MPa)	密封(水)(MPa)	工作溫度	適用介質
型號	公稱壓力（MPa）	試驗壓力		工作溫度	適用介質
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

主要零材料

零件名稱	材料
零件名稱	J41T-16	J41W-16	J41H-16	J41F-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵	灰鑄鐵
閥桿	鋼	鋼	鋼	鋼
閥瓣	灰鑄鐵+黃銅	灰鑄鐵	灰鑄鐵+不銹鋼	灰鑄鐵聚四氟乙稀

主要外形及連接尺寸

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

鑄鐵截止閥優點

結構簡單，制造和維修比較方便。　
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。

鑄鐵截止閥注意事項

手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及傳動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
