產品型號:D363H-16C】
D363H對焊式蝶閥產品符合GB/T13927-92閥門壓力試驗標準。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構,用于介質溫度≤425℃的治金 、電力、石油化工、
以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【產品介紹】:
D363H對焊式蝶閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有耐腐蝕性,使用壽命長。
【工作原理】:
D363H對焊式蝶閥采取三偏心金屬密封結構,開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面,
使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。
【產品特點】:
1、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
2、結構緊湊、體積小、重量輕、操作靈活、使用方便。
3、此閥無法蘭,對管道和保溫包扎帶來方便和美觀。
4、采用焊接結構,使閥門與管道平面達到零泄漏。
5、采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏。
【產品其他參數】:
型號、材料及主要參數
配管 | 公稱 | 焊接 | 產品型號 | ||||||
GB/T 9112- 2000 | 1.0 | GB/T 12224 | D63H-1OC | D63W-10P | D63W-10P8 | D63W-10P3 | D63W-10R | D63W-10R8 | D63W-10R3 |
1.6 | D63H-16C | D63W-16P | D63W-16P8 | D63W-16P3 | D63W-16R | D63W-16R8 | D63W-16R3 | ||
2.5 | D63H-25 | D63W-25P | D63W-25P8 | D63W-25P3 | D63W-25R | D63W-25R8 | D63W-25R3 | ||
主要零 件材料 | 閥體 | WCB | ZG1Cr18 Ni9Ti | CF8 | CF3 | ZG1Cr18Ni 12M02Ti | CF8M | CF3M | |
壓圈 | WCB | ZG1Ccr18 N19T1 | 304 | 3041 | ZG1Cr18N1 12M02T1 | 316 | 3161 | ||
蝶板 | WCB | ZG1Cr18 Ni9Ti | CF8(304) | CF3f30411 | ZG1Cr18Ni 12M02Ti | CF8M(316) | CF3Mf31611 | ||
閥桿 | 2Cr13 | 1Cr18N19T1 | OCr19N19 | OOCr19N111 | 1Cr18N1 12M02T1 | OOCr17N14 M02 | OOCr17N14 M02 | ||
閥座 | 1Cr18Ni9Ti | OCr19Ni9 | OOCr19Ni11 | OOCr19Ni11 | OCt17Ni12 M02 | OOCr17N14 M02 | OOCr17N124 M02 | ||
適用工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕 性介質 | |||
手動蝶閥 | 示倒: D63H-16C | ||||||||
蝸輪傳動蝶閥 | 在閥門類型代號 D后加入“3”表示,示例:D363H-16C | ||||||||
氣動蝶閥 | 在閥門類型代號 D后加入“6”表示,示倒:D663H-16C | ||||||||
電動蝶閥 | 在閥門類型代號 D后加入“9”表示,示例:D963H-16C |
產品型號:D363H-16C】
D363H對焊式蝶閥產品符合GB/T13927-92閥門壓力試驗標準。采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構,用于介質溫度≤425℃的治金 、電力、石油化工、
以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【產品介紹】:
D363H對焊式蝶閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有耐腐蝕性,使用壽命長。
【工作原理】:
D363H對焊式蝶閥采取三偏心金屬密封結構,開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面,
使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。
【產品特點】:
1、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
2、結構緊湊、體積小、重量輕、操作靈活、使用方便。
3、此閥無法蘭,對管道和保溫包扎帶來方便和美觀。
4、采用焊接結構,使閥門與管道平面達到零泄漏。
5、采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏。
【產品其他參數】:
型號、材料及主要參數
配管 | 公稱 | 焊接 | 產品型號 | ||||||
GB/T 9112- 2000 | 1.0 | GB/T 12224 | D63H-1OC | D63W-10P | D63W-10P8 | D63W-10P3 | D63W-10R | D63W-10R8 | D63W-10R3 |
1.6 | D63H-16C | D63W-16P | D63W-16P8 | D63W-16P3 | D63W-16R | D63W-16R8 | D63W-16R3 | ||
2.5 | D63H-25 | D63W-25P | D63W-25P8 | D63W-25P3 | D63W-25R | D63W-25R8 | D63W-25R3 | ||
主要零 件材料 | 閥體 | WCB | ZG1Cr18 Ni9Ti | CF8 | CF3 | ZG1Cr18Ni 12M02Ti | CF8M | CF3M | |
壓圈 | WCB | ZG1Ccr18 N19T1 | 304 | 3041 | ZG1Cr18N1 12M02T1 | 316 | 3161 | ||
蝶板 | WCB | ZG1Cr18 Ni9Ti | CF8(304) | CF3f30411 | ZG1Cr18Ni 12M02Ti | CF8M(316) | CF3Mf31611 | ||
閥桿 | 2Cr13 | 1Cr18N19T1 | OCr19N19 | OOCr19N111 | 1Cr18N1 12M02T1 | OOCr17N14 M02 | OOCr17N14 M02 | ||
閥座 | 1Cr18Ni9Ti | OCr19Ni9 | OOCr19Ni11 | OOCr19Ni11 | OCt17Ni12 M02 | OOCr17N14 M02 | OOCr17N124 M02 | ||
適用工況 | 適用介質 | 水、蒸汽、 油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕 性介質 | |||
手動蝶閥 | 示倒: D63H-16C | ||||||||
蝸輪傳動蝶閥 | 在閥門類型代號 D后加入“3”表示,示例:D363H-16C | ||||||||
氣動蝶閥 | 在閥門類型代號 D后加入“6”表示,示倒:D663H-16C | ||||||||
電動蝶閥 | 在閥門類型代號 D后加入“9”表示,示例:D963H-16C |

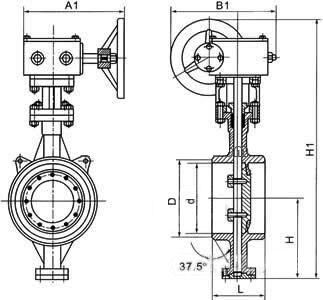

外形尺寸
公稱壓力 | PN0.6 | ||||||||
通徑 | 外形尺寸(參考值) | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 450 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 660 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 780 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 820 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1460 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1590 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2185 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3210 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4090 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 5610 |
公稱壓力 | PN1.0 | ||||||||
通徑 | 外形尺寸(參考值) | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 465 |
700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 680 |
800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 810 |
900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 860 |
1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1625 |
1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1770 |
1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2426 |
1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3560 |
1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4545 |
2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 6230 |
公稱壓力 | PN1.6 | ||||||||
通徑 | 外形尺寸(參考值) | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
900 | 36 | 510 | 926 | 892 | 700 | 1924 | 750 | 550 | 1410 |
1000 | 40 | 550 | 1028 | 992 | 765 | 2054 | 900 | 750 | 1870 |
1200 | 48 | 630 | 1228 | 1192 | 860 | 2259 | 1000 | 925 | 2082 |
1400 | 56 | 710 | 1428 | 1392 | 986 | 2610 | 1000 | 925 | 2850 |
1600 | 64 | 790 | 1628 | 1592 | 1106 | 2856 | 1000 | 925 | 4235 |
1800 | 72 | 870 | 1828 | 1792 | 1226 | 3121 | 1100 | 980 | 5346 |
2000 | 80 | 950 | 2028 | 1992 | 1345 | 3385 | 1100 | 980 | 7328 |
公稱壓力 | PN2.5 | ||||||||
通徑 | 外形尺寸(參考值) | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
公稱壓 | PN4.0 | ||||||||
通徑 | 外形尺寸(參考值) | 參考重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 108 | 430 | 180 | 200 | 39 |
100 | 4 | 190 | 110 | 96 | 108 | 392 | 180 | 200 | 50 |
125 | 5 | 200 | 135 | 120 | 120 | 414 | 180 | 200 | 75 |
150 | 6 | 210 | 161 | 145 | 135 | 494 | 270 | 280 | 100 |
200 | 8 | 230 | 222 | 200 | 202 | 578 | 400 | 425 | 135 |
250 | 10 | 250 | 278 | 252 | 235 | 673 | 400 | 425 | 190 |
300 | 12 | 270 | 330 | 301 | 280 | 793 | 450 | 560 | 240 |
350 | 14 | 290 | 382 | 351 | 315 | 921 | 450 | 560 | 320 |
400 | 16 | 310 | 432 | 398 | 355 | 1021 | 535 | 580 | 450 |
450 | 18 | 330 | 484 | 448 | 370 | 1143 | 535 | 580 | 500 |
500 | 20 | 350 | 535 | 495 | 420 | 1192 | 535 | 580 | 560 |
600 | 24 | 390 | 636 | 595 | 490 | 1327 | 570 | 660 | 720 |
注:焊接蝶閥尺寸可安裝客戶要求尺寸加工。
,
