當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼
電動裝置：組合件
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）閥體：PN×1.5
密封：PN×1.1

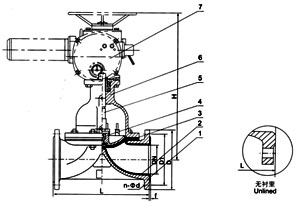

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、
閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪 設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
| DN mm | 公稱壓力 MPa | 工作壓力 MPa | L （mm） | D （mm） | D1 （mm） | n-φd （mm） | f （mm） | h （mm） | 型號 | 輸出力矩 | 啟閉時間 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | |||||
| 20 | 135 | 105 | 75 | 4-14 | 2 | |||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 4445 | Z5-18/16 | 50 | 17 | 40 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 42 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 466 | Z5-18/16 | 50 | 14 | 45 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 517 | Z10-18/16 | 150 | 28 | 60 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 576 | Z10-36/25 | 100 | 17 | 80 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 104 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 660 | Z15-18/25 | 150 | 53 | 125 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 860 | Z20-18/25 | 200 | 53 | 180 | |
| 250 | 680 | 395 | 350 | 12-22 | 4 | Z20-18/25 | 200 | 53 | 280 | |||
| 300 | 790 | 445 | 400 | 12-22 | 4 | 1003 | Z20-18/25 | 300 | 45 | 434 | ||
| 350 | 900 | 505 | 460 | 16-22 | 4 | ZD30-36a | 300 | 45 | ||||
| 400 | 1000 | 565 | 515 | 16-25 | 4 |
| DN mm | 公稱壓力 MPa | 工作壓力 MPa | L （mm） | D （mm） | D1 （mm） | n-φd （mm） | f （mm） | h （mm） | 型號 | 輸出力矩 | 啟閉時間 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | |||||
| 20 | 135 | 105 | 75 | 4-14 | 2 | |||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 4445 | Z5-18/16 | 50 | 17 | 40 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 42 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 466 | Z5-18/16 | 50 | 14 | 45 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 517 | Z10-18/16 | 150 | 28 | 60 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 576 | Z10-36/25 | 100 | 17 | 80 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 104 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 660 | Z15-18/25 | 150 | 53 | 125 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 860 | Z20-18/25 | 200 | 53 | 180 | |
| 250 | 680 | 395 | 350 | 12-22 | 4 | Z20-18/25 | 200 | 53 | 280 | |||
| 300 | 790 | 445 | 400 | 12-22 | 4 | 1003 | Z20-18/25 | 300 | 45 | 434 | ||
| 350 | 900 | 505 | 460 | 16-22 | 4 | ZD30-36a | 300 | 45 | ||||
| 400 | 1000 | 565 | 515 | 16-25 | 4 |
