1、設計制造：GB/T 12224-1989 JB/T 7747-1995
2、連接形式：管接頭內螺紋連接；法蘭連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
| 規格 | M1 | M2 | L1 | L2 | H | Do | 重量 |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | M14×1.5 | 60 | 56 | 86 | 63 | 1.0 |

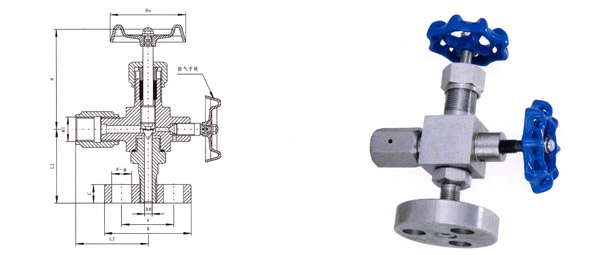

J49型壓力計用截止閥的用途，工作原理技術性能和J29型壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | PN |
| 殼體實驗 | 1.5PN |
| 密封試驗 | 1.1PN |
| 氣壓試驗 | 0.6PN |
| 適用溫度 | ≤180℃ |
| 適用介質 | 水、蒸汽、油品等 |
規格 | M1 | A | B | C | N-Ф | L1 | L2 | H | Do | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-Ф16 | 62 | 60 | 86 | 63 | 1.2 |
| DN10 | M20×1.5 | 42 | 70 | 16 | 3-Ф16 | 62 | 60 | 86 | 63 | 1.2 |
