推薦產品

帶雙接管呼吸閥

型號：
HXF-IIZ

類別：
帶雙接管呼吸閥

材質：
鑄鋼/不銹鋼

電話：
15921265952

SHLG上海梁工生產銷售的帶雙接管阻火呼吸閥是裝在儲罐頂上起到阻火呼吸作用,它能對石油儲罐內外壓差進行自動調節,其性能可靠、穩定，完全符合（石油儲罐呼吸閥）SY0511-96、（石油儲罐阻火性能和試驗方法）GB5908-86標準。

在線聯系

聯系我們

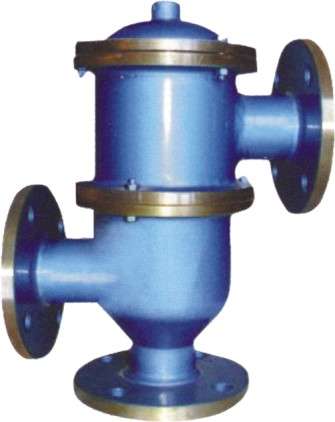

帶雙接管（阻火）呼吸閥

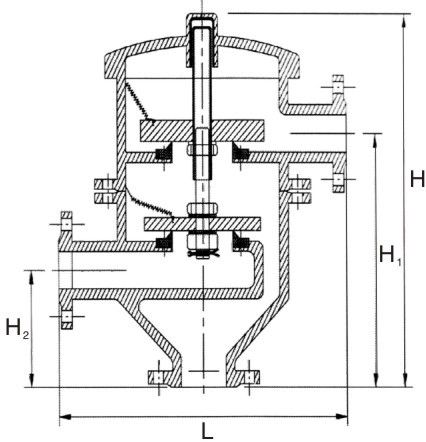

帶雙接管呼吸閥結構圖

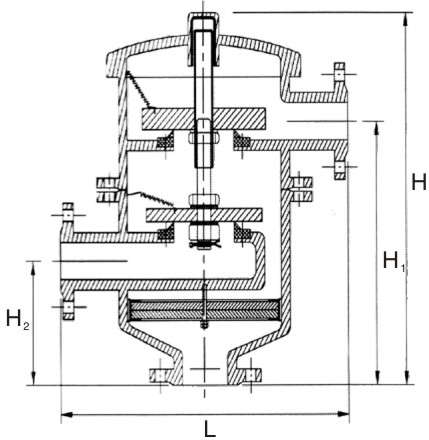

帶雙接管阻火呼吸閥結構圖

帶雙接管呼吸閥參數材料表：

殼體材質	碳鋼、不銹鋼、襯里
阻火芯件材質	不銹鋼防爆阻火波紋板
密封件材質	丁腈橡膠、聚四氟乙烯
防爆級別	BS5501:IIA、IIB、IIC
工作溫度（℃）	-30~+60
操作壓力（Pa）	-295pa~+9800pa （-30mmH2O~+1000mmH2O）

表格計算單位：（mm）

DN	40	50	80	100	150	200	250
SIZE	1¹/₂”	2”	3”	4”	6”	8”	10”
H₁	220	235	275	320	375	440	495
H₂	95	120	135	145	155	165	190
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

訂貨須知：
1、我廠承接各種非標壓力帶雙接管阻火呼吸閥；
2、訂貨時請注明口徑、材質、壓力及數量等。

帶雙接管（阻火）呼吸閥

帶雙接管呼吸閥結構圖

帶雙接管阻火呼吸閥結構圖

帶雙接管呼吸閥參數材料表：

殼體材質	碳鋼、不銹鋼、襯里
阻火芯件材質	不銹鋼防爆阻火波紋板
密封件材質	丁腈橡膠、聚四氟乙烯
防爆級別	BS5501:IIA、IIB、IIC
工作溫度（℃）	-30~+60
操作壓力（Pa）	-295pa~+9800pa （-30mmH2O~+1000mmH2O）

表格計算單位：（mm）

DN	40	50	80	100	150	200	250
SIZE	1¹/₂”	2”	3”	4”	6”	8”	10”
H₁	220	235	275	320	375	440	495
H₂	95	120	135	145	155	165	190
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

訂貨須知：
1、我廠承接各種非標壓力帶雙接管阻火呼吸閥；
2、訂貨時請注明口徑、材質、壓力及數量等。

帶雙接管（阻火）呼吸閥

帶雙接管呼吸閥結構圖

帶雙接管阻火呼吸閥結構圖

帶雙接管呼吸閥參數材料表：

殼體材質	碳鋼、不銹鋼、襯里
阻火芯件材質	不銹鋼防爆阻火波紋板
密封件材質	丁腈橡膠、聚四氟乙烯
防爆級別	BS5501:IIA、IIB、IIC
工作溫度（℃）	-30~+60
操作壓力（Pa）	-295pa~+9800pa （-30mmH2O~+1000mmH2O）

表格計算單位：（mm）

DN	40	50	80	100	150	200	250
SIZE	1¹/₂”	2”	3”	4”	6”	8”	10”
H₁	220	235	275	320	375	440	495
H₂	95	120	135	145	155	165	190
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

訂貨須知：
1、我廠承接各種非標壓力帶雙接管阻火呼吸閥；
2、訂貨時請注明口徑、材質、壓力及數量等。
